【48812】直线导轨副结构及方法及分类
翻滚直线导轨副一般由导轨、滑块、翻滚体、返向器、保持架、密封端盖及挡板等组成,以滑块和导软间的翻滚体翻滚替代相对触摸滑动。当导轨与滑块做相对运动时,翻滚体将沿着导轨上的经过溶硬和精细磨削加工而成的滚道翻滚,在滑块端部翻滚体又经过返向设备(返向器)进入返向孔后再进入滚道,然后使得翻滚体循环往复地进行翻滚运动。返向器两头装有防尘密封端盖,可有效地避免尘埃、屑末进入滑块内部。
翻滚直线导轨副按翻滚体的形状可分为滚珠式、滚柱式和滚针式3种;按导轨轨迹布局可分为0形、X形和矩形等;按循环方法可分为有限循环式和无限循环式;按导轨的尺度、形状及运用场合可大致分为标准型、宽幅型、细小型、穿插型、圆弧型以及别离型等;按接受负载类型可分为接受轻载荷、接受重载荷和接受力矩载荷3种。
按翻滚体的形状分类有滚珠式、滚柱式和滚针式3种。滚柱式的翻滚体与滚道之间为线触摸,故其承载才能较高,但摩擦力也较小,一起加工装置也相对杂乱。现在运用较多的是滚珠式。

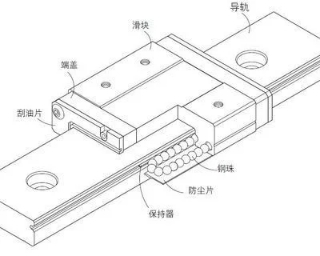

以滚珠作为翻滚体,滚珠与滚道的触摸为点触摸,如图2-1所示。其间,滚道包含滑块滚道和导轨滚道,滚珠坐落这两个滚道之间。该类型导轨副运动灵敏度好,定位精度高;但其承载才能和刚度较小,一般都一定要经过预紧来进步刚度。浓珠导轨适用于非高刚性要求的数控机床。

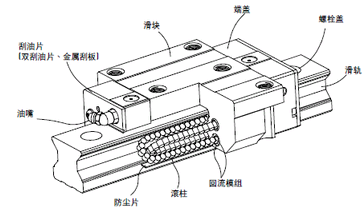

以滚柱作为翻滚体,滚柱与滚道的触摸为线所示。滚柱在接受高负荷时只是构成细小的弹性变形,比较于滚珠导轨副,其承载力及刚度都更大,但关于装置的要求也更高。当装置不良时,引起的偏移和侧向滑动使导轨磨损加速、精度粗糙。滚柱导轨大多数都用在加工中心,NC车统床、NC复合加工机床、磨床、立式或卧式铿、铁床和各大型落地数控控铁床以及龙门式加工中心等大、重型机床,很合适超高刚性、高精度、超重负荷或数高速机床等高级机床运用。
2-3所示。为了更好的进步工作台的移动精度,滚针的尺度应按直径分组。滚针导轨适用于导轨返向尺度受限制的机床。
